Application field

应用案例

印刷案例

2022-01-04

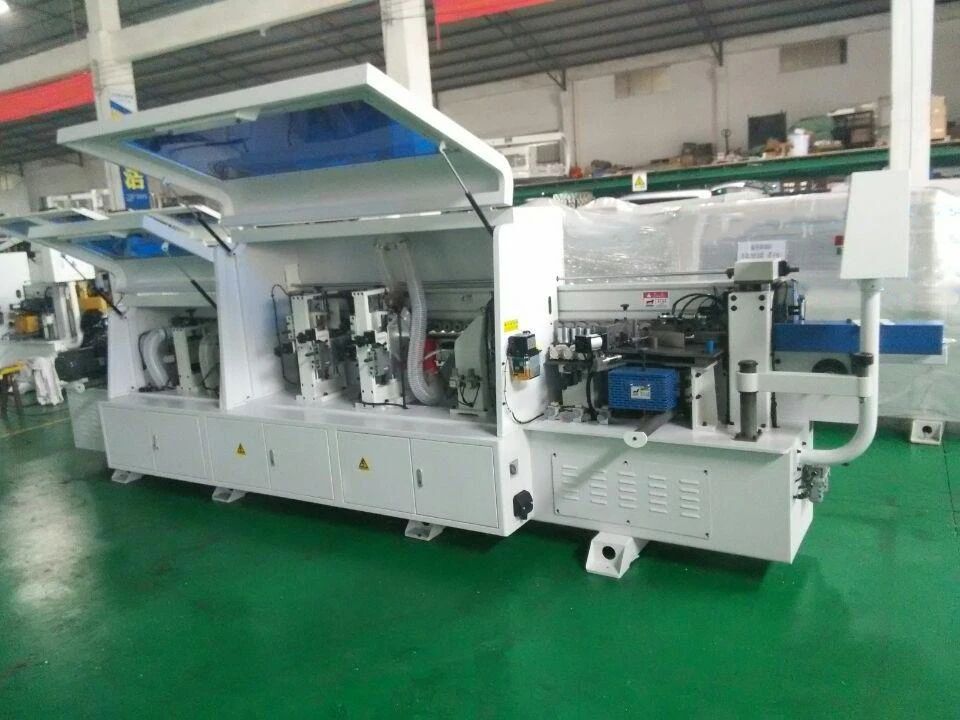

封边机是木工机械当中的一种,属实木机械类。封边机顾名思义就是用来封边用的。适用于中密度纤维板、细木工板、实木板、刨花板、高分子门板、胶合板等直线封边修边。可一次性具有双面涂胶封边,带堵截封边,带粘合压紧、齐头、倒角、粗修、精修、刮边抛光等功能。因其封边细腻、润滑、手感好,封线平直润滑。设备运转安稳、牢靠经用、尤为适合于家俬、橱柜等板式家俬的厂家运用。

吉力电气最新研发上市的GL600型变频器应用于封边机上,不仅提高生产效率,而且提升了封边质量,降低了能耗,受到了客户的一致好评。吉力电气GL600系列变频器已经在国内的多家木工机械企业设备上得到了广泛的应用。


设备介绍


本解决方案主要选用PLC、GL600变频器和系统触摸屏。利用感应器检知工件工位从而完成封边机的输送-->涂胶-->切断-->前后齐头-->上下修边-->上下精修 -->上下刮边-->抛光等封边工序。PLC控制系统与人机界面之间采用标准的modbus通讯协议,准确读取变频器的状态信息,让整个工序流程一目了然,对于外围电路的故障也可做到可视化。

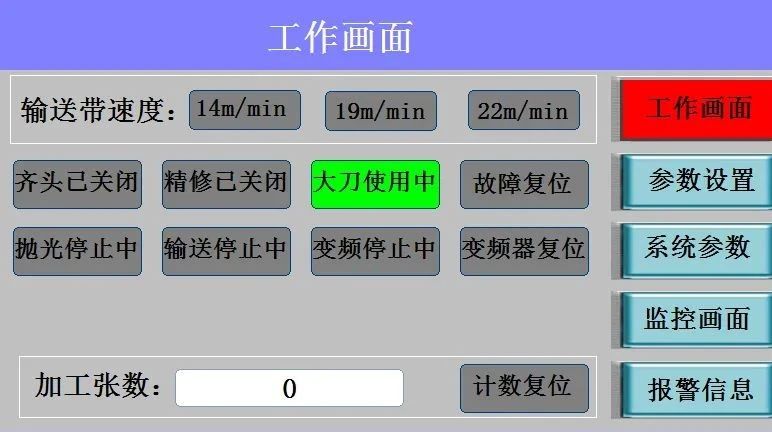

触摸屏画面

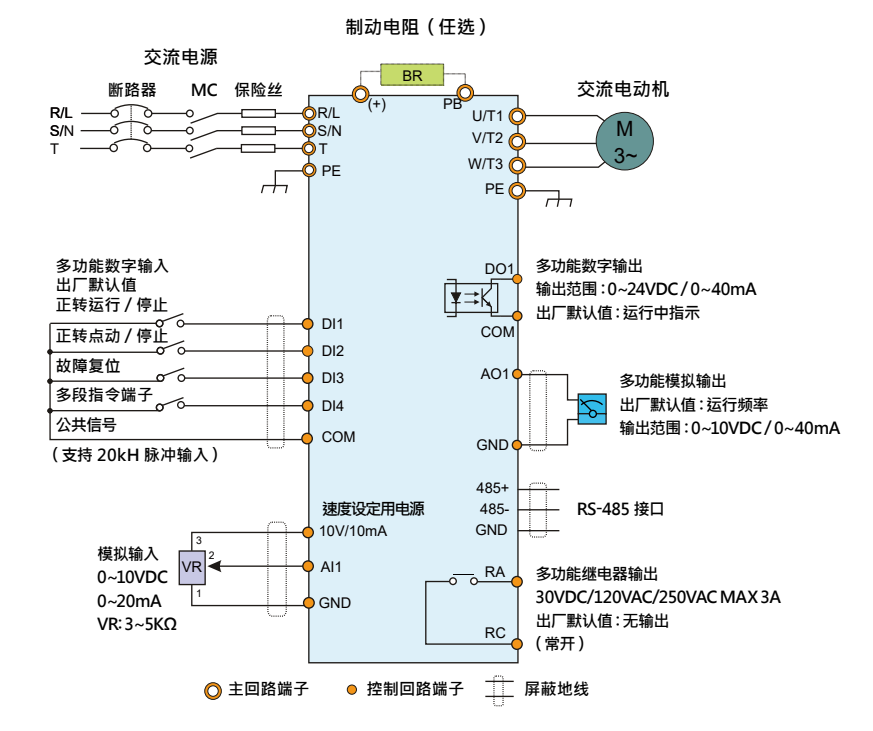

接线示意图



部分参数设置

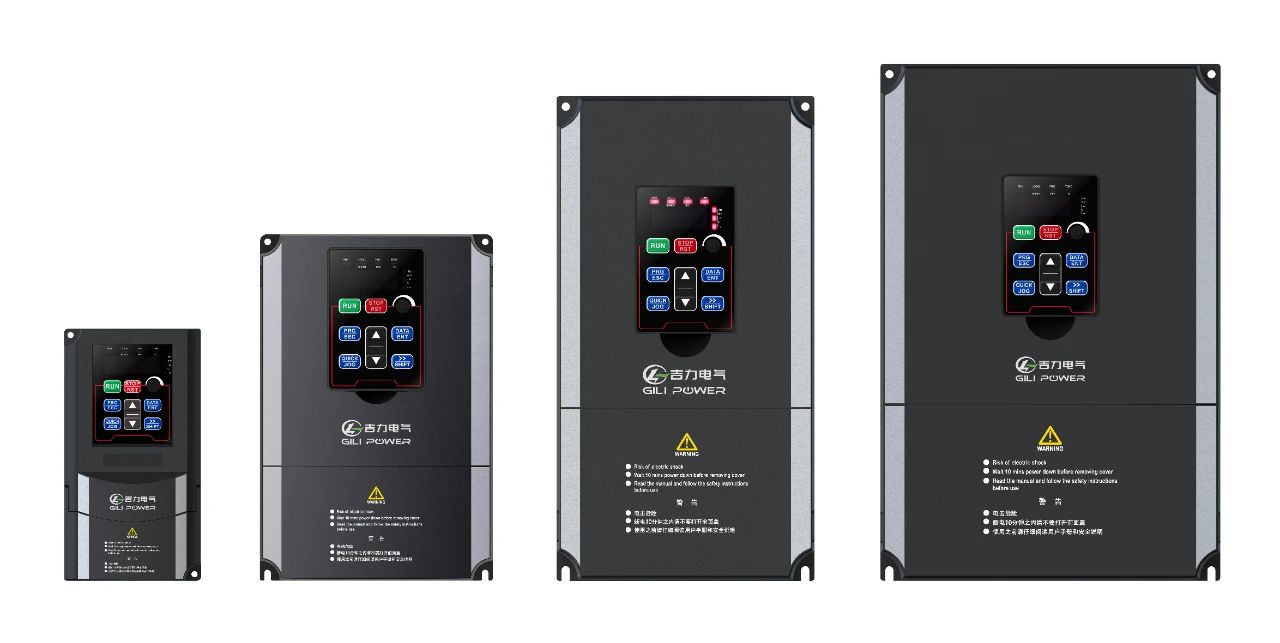

GL600系列变频器应用优势

(1)GL600变频器外形精致,设计美观,提升了客户使用舒适度。

(2)GL600变频器采用开环矢量控制,确保系统快速响应,满足客户不同工艺要求下平稳切换,大大提高了生产效率。

(3)GL600变频器全系列内置制动单元,节省人力、物力、财力。

吉力电气

深圳吉力电气有限公司(ShenZhen GiLi Power Co.,Ltd)专注于电气传动和工业控制领域产品研发、生产、销售的创新型科技企业。立志成为全球卓越的工业控制领域服务商。为国内外客户提供优质的变频器、伺服控制系统、PLC等工业产品。
